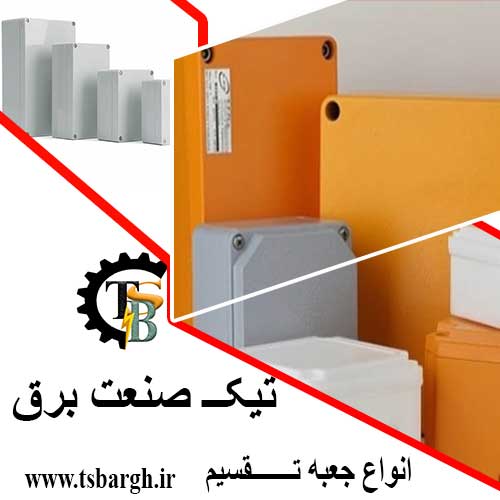

جعبه تقسیم برق :

باکس های تقسیم کننده یک جعبه الکترونیکی است که برای توزیع برق به صورت مجزا به چندین مصرف کننده، مانند لامپ‌ها، روشنایی‌ها و پریزها، استفاده می‌شود. هدف اصلی جعبه تقسیم برق این است که بتواند برق را به طور مؤثر و ایمن به نقاط مختلف درون ساختمان یا فضایی که از آن استفاده می‌شود، توزیع کند. جعبه های تقسیم برق عموماً شامل ورودی برق اصلی (معمولاً از شبکه برق عمومی)، قطع کننده‌ها یا آزادکننده‌ها برای قطع و وصل برق ، و خروجی‌ها (پریزها و سوکت‌ها) است. با استفاده از قطع کننده‌ها، می‌توان برق را به صورت مجزا برای هر مصرف کننده قطع یا وصل کرد. استفاده از جعبه های برقی به شما امکان می‌دهد تا در ساختمان یا فضایی که در آن زندگی می‌کنیم، برق را به طور منظم و متعادل توزیع کنید. همچنین امکان اضافه کردن دستگاه‌های الکتریکی جدید را فراهم می‌کند بدون اینکه نیاز باشد تغییرات عمده‌ای در سیستم برق رسانی ساختمان انجام شود.

اندازه جعبه ها :

• 10*10
• 15*15
• 20*20
• 30*30
• 40*40

جعبه تقسیم فلزی روکار :

جعبه تقسیم روکار (Distribution Box) یا همان DB ، باکسی الکتریکی است که در سیستم‌های برقی استفاده می‌شود. این جعبه به منظور توزیع برق به طراحی شده است و از آن برای اتصال و قطع دستگاه‌ها و تجهیزات برقی در یک سیستم استفاده می‌شود. تقسیم های روکار عموماً در خانه‌ها، ساختمان‌ها، دفاتر تجاری و صنعتی و سایر محیط‌های کاربردی استفاده می‌شود. هدف اصلی استفاده از جعبه تقسیم روکار برقراری ایمنی برق در نقاط مختلف سیستم برقی است. این جعبه محل نصب قطعات حفاظتی مانند قطع کننده‌ها (Circuit Breaker) و حفاظت‌های دیگر مانند (RCD)Residual Current Device است. با استفاده از جعبه تقسیم برقی روکار ، برق از منبع اصلی (مانند شبکه برق عمومی) وارد DB می‌شود و سپس از طریق کابل‌ها و فیوزهای مربوطه به دستگاه‌ها و تجهیزات مختلف توزیع می‌شود. این جعبه همچنین برای اتصال مستقیم دستگاه‌های برقی مانند پریزها، سوکت‌ها و سایر وسایل الکتریکی به شبکه برق استفاده می‌شود. مهمترین ویژگی‌های یک DB شامل ظاهری زیبا و مقاوم، کیفیت ساخت بالا، عمر طولانی، حفاظت در برابر آب و گرد و غبار، قابلیت نصب و تعویض آسان قطعات و ایمنی برق است.

جعبه تقسیم توکار برق :

 (Surface Mounted Distribution Box) یا همان SDB، نوعی از جعبه های تقسیم فلزی است که به صورت سطحی داخل دیوار یا سطح صافی یا زمینی نصب می‌شود. این جعبه در سیستم‌های برقی استفاده می‌شود و برای توزیع برق و اتصال دستگاه‌های الکتریکی مورد استفاده قرار می‌گیرد. جعبه تقسیم های توکار عموماً در خانه‌ها، دفاتر تجاری، فروشگاه‌ها و سایر محیط‌های صنعتی بصورت توکار استفاده می‌شود. از این جعبه برای اتصال و قطع کابل‌ها و توزیع برق به دستگاه‌ها و تجهیزات الکتریکی استفاده می‌شود. جعبه تقسیم توکار برق دارای درب قابل باز و بسته شدن است که امکان دسترسی به داخل جعبه و تعویض یا تعمیر قطعات ایمنی را فراهم می‌کند. این جعبه معمولاً از مواد مقاوم و ضدحریق ساخته شده است تا ایمنی برق را تضمین کند. در داخل جعبه تقسیم توکار برق ، قطعات حفاظتی مانند قطع کننده‌ها و فیوزها قرار می‌گیرند. همچنین، اتصالات کابل‌ها به دستگاه‌ها و تجهیزات نیز در این جعبه صورت می‌گیرد. علاوه بر این، SDB می‌تواند شامل پریزها و سوکت‌های الکتریکی باشد که برای اتصال دستگاه‌های مختلف استفاده می‌شود. مهمترین ویژگی‌های یک جعبه تقسیم توکار برق شامل طراحی زیبا و کم‌نمایی، مقاومت در برابر آب و گرد و غبار، سهولت در نصب و تعویض قطعات، ایمنی برق و امکان دسترسی به قطعات داخلی جعبه می‌باشد.

جنس جعبه های تقسیم فلزی :

• تقسیم چدن
• تقسیم گالوانیزه
• تقسیم استیل
• تقسیم آلومینویمی

با تیکــ صنعت برق در تماس باشید

لوله برق :

انواع مختلف لوله های برق در بسیاری از صنایع بسیار کارآمد هستند. تمام ساختمان‌هایی که از برق استفاده می‌کنند ، برای استفاده بهتر از برق و همچنین به دلایل ایمنی و نیاز به یک سیستم سیم کشی برق از لوله های برق استفاده می کنند. عدم نصب صحیح بر روی سیستم سیم کشی یک ساختمان خاص، خطرات زیادی دارد. به غیر از نقص های جزئی مانند شکستگی سیم کشی و قطع برق، خطرات ایمنی عمده ای مانند آتش سوزی نیز ممکن است رخ دهد. با استفاده از لوله های برق، از بسیاری از این خطرات ایمنی به طور کلی جلو گیری می شود. وقتی صحبت از استفاده از لوله کاندوییتی می شود، باید اطمینان حاصل کرد که از نوع مناسب مواد استفاده شده باشد. به عنوان مثال، مجاری الکتریکی وجود دارد که به طور خاص برای مناطق مستعد انفجاری در معرض قرار گرفتن آب یا سایر انواع خطرات تولید می شوند .

لوله فلزی برق :

لوله های فلزی الکتریکی یا فولادی گالوانیزه بهترین نوع برای نصب در تاسیسات تجاری و صنعتی است. اگرچه ممکن است گاهی اوقات این نوع لوله کشی را در فضاهای مسکونی هم انجام داد. بیشتر لوله های فولادی فلزی در فضاهای مسکونی تنها زمانی استفاده می شود که حفاظت بیشتری مورد نیاز باشد. معمولاً با استفاده از فولاد گالوانیزه شده تولید می شود ، اما در موادری می تواند مسی نیز باشد که از نظر وزن سبکی بیشتری را ارائه دهد. این نوع سیستم لوله برق به دلیل ضخامت مواد و همچنین وزن کم آن به عنوان لوله توکار دیوار نازک نیز شناخته می شود.

لوله فولادی گالوانیزه شده :

در مقایسه با لوله های فلزی برق ، لوله های فولادی گالوانیزه همیشه سنگین تر هستند. دیواره این نوع کاندوییت های ضخیم تر و با گوشت بیشتری عرضه می شوند. برای محافظت بیشتر فیزیکی هادی ها و کابل های برق لوله های استاندارد هستند. بنابراین سیستم لوله کشی همیشه برای محیط های باز ساختمان مناسب است.  یکی دیگر از ویژگی های متمایز لوله های گالوانیزه برق این باشد که یک لوله فلزی رزوه ای فهرست شده است که شامل یک مقطع دایره ای با به همراه کوپلینگ فشاری  است.

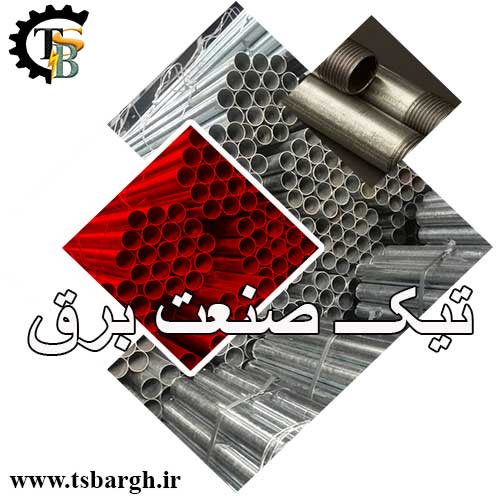

نمره های لوله گالوانیزه برق :

• لوله گالوانیزه PG13/5
• لوله گالوانیزه PG16
• لوله گالوانیزه PG21
• PG29
• PG36

لوله پلاستیکی برق :

تفاوت عمده بین لوله های غیر فلزی الکتریکی و لوله های فولادی برق این است که اولی را نمی توان برای قرار گرفتن در فضای باز استفاده کرد و اینکه با فلز ساخته نمی شود. خرطومی های پلاستیکی معمولا با استفاده از مواد پلاستیکی موجدار تولید می شود. بعضی لوله های انعطاف پذیراز این دسته هستند. به علت مواد پلاستیکی در برابر رطوبت مقاوم تر هستند و می توانند کیفیت بازدارنده شعله را در سیستم های لوله کشی الکتریکی افزایش دهند.

بهترین لوله های برق کدامند ؟

هنگام قرار دادن سیم کشی در محل ، می خواهید از لوله ای مناسب برای جلوگیری از خطرات آتش سوزی استفاده کنید. شما همچنین یک لوله برقی می خواهید که به راحتی خم شود و در برابر اسید و رطوبت مقاوم باشد. اندازه و قطر داخلی لوله به میزان سیم کشی و نوع عایق مورد استفاده بستگی دارد.

 اتصالات مشترک :

• زانوئی
• بوشن
• کلمپ
• سه راهی
• کوپلینگ
• بست

تیک

گلند کابل های برق :

رعایت نکات ایمنی در سیم کشی های ساختمان بسیار مهم است. اصلی ترین آنها محکم بودن کابلهای برق در کابلکشی است که توسط گلند کابل امکان پذیر می باشد. ابتدای سیمکشی کابل بدون نگهدارنده هایی مثل بست کلمپ ها بصورت کاملا معلق هستند. با رعایت اصول استانداردهای ، لازم نیاز است در قسمت های انشعاب دهنده ها که جعبه های تقسیم و تابلو برق هستند برای متصل شدن سطح مقطع لخت شده کابل از گلند های کابل استفاده شود. بنابراین همانطور که سیم و کابلها تفاوت های با هم دارند کانکتورهای گلندی هم با هم متفاوتند. به صورت کلی فلزی و پلاستیکی ساخته می شوند در نوع گلند فلزی ورودی کابل سمت تخت و در جنس پلاستیکی قسمت گردش برای خروج استفاده می شود. علاوه بر این خصوصیات انواع دیگر هم برای لوله های برق کاربرد دارد که ساختارشان کاملا تفاوت دارد.

مشخصات گلند کابل :

تمام کانکتورها برای متحرک نشدن کابل ها در هنگام عبور جریان برق استفاده می شوند. برق رسانی ساختمان های تجاری ، مسکونی و صنعتی تابع اصول مشخصی است. به این نوع طبقه بندی اندازه حفاظت یا IP گفته می شود گلندهای کابل از هر دو جنس فلز و پلاستیک دارای نمره ای پی مشخصی هستند.

تفاوت گلند های فلزی با پلاستیک :

جنس پلاستیکی از پی وی سی و پلی آمید است و تنوع آنها از گلند فلزی که از جنس های (استیل ، برنج و آبکاری) کمتر است. هنگامی که این نوع کانکتورها به صورت درستی انتخاب شوند هیچگونه لرزش ماشین یا دستگاهی باعث تکان خوردن کابل ها نمی شود. برای راه اندازی سیستم های کامپیوتری ، دیتا سنترها و سیمکشی مخابراتی از گلند پلاستیکی استفاده می شود. اما کابرد گلند های فلزی بیشتر است چون فلزات به کار رفته در ساختشان مقاوم و کارآمد تر هستند .

• گلند برنجی :
• گلند استیل :

گلند کابل آرموردار :

این کانکتور در هر دو نوع فلزی بالا موجود است . کلمه آرمورد مربوط به فلزهای آلومینیومی است که بعضی کابل ها در قسمت بیرون خود دارند. همیشه گلند آرموردار حلقه اضافی تری برای جمع کردن رشته های آلومینیوم کابل مذکور در قسمت داخلی گلند دارند. بنابراین قطر و طول آنها از نوع ساده بزرگ تر است.

گلند ضد انفجار :

 یا Ex-Proof Gland یک قطعه اتصال است که بین دو قسمت مختلف سیم‌ها یا لوله‌های الکتریکی برای جلوگیری از ورود گاز، بخار، گرد و غبار به درون سیستم ایجاد شده وصل می شود. این قطعات برای استفاده در محیط‌های خطرناک و پتانسیل انفجاری بالا، مانند صنایع نفت، گاز، شیمیایی و معدنی طراحی شده‌اند. طبق استانداردهای بین‌المللی، گلندهای ضد انفجار باید قابلیت تحمل فشار بالا و حرارت بالا را داشته باشند. همچنین قابلیت جداسازی برق و حفاظت در برابر شرایط آتش‌سوزی و انفجار را دارا باشند

 سایز گلند کابل برق :

محاسبه بدنه بستگی به نوع خروجی و ورودی کابل های برق دارد. قسمت ورودی مستقیم به عدد قطر کابل دارد و قسمت خروجی بستگی به نوع دستگاهی که گلند وصل می شود دارد.

• M20
• M25
• M32
• M40
• M50

با تیک صنعت برق همراه باشید

سینی کابل گالوانیزه :

 بهترین روش کابلکشی برق بصورت روکار و داخل ساختمان توسط سینی کابل برق انجام می شود. سینی های کابل برق از فلز گالوانیزه ساخته می شوند آنها با ابعاد طول و عرض مشخصی ساخته می شوند . قسمت بدنه جای امن برای قرار گرفتن انواع سیم و کابل ها است برای محافظت بیشتر روی سینی کابل گالوانیزه توسط درب بسته می شود. بنابراین هیچگونه مایعی از بالا داخلشان نفوذ نمی کند.

ابعاد سینی کابل گالوانیزه :

طول و عرض و ارتفاع این داکت ها از شاخص های اصلی برای طراحی استاندارد توسط تولید کننده سینی کابل است. طول آنها از 2 متر تا 3 متر و عرضشان از 5 سانتی متری تا 100 سانت ساخته می شود. فاصله قرار گرفتن درب تا قسمت کف سینی ارتفاعشان است.

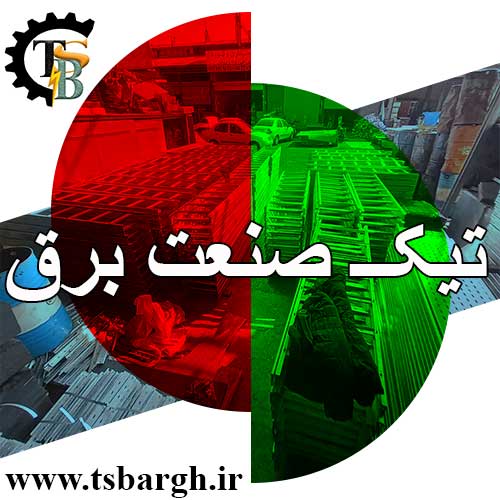

روش محاسبه قیمت سینی کابل برق :

برای محاسبه قیمت شما به اطلاعات بیشتری نیاز دارید. قیمت تمام شده سینی کابل وابسته به عوامل مختلفی است که شامل موارد زیر می‌شود.

• طول سینی کابل:

قیمت سینی های کابل بر اساس متراژ کابل مورد نیاز تعیین می‌شود. بنابراین، برای محاسبه قیمت تمام شده، نیاز دارید تا طول مورد نیاز را بدانید.

• نوع سینی کابل:

وجود انواع مختلف سینی‌های کابل باعث می‌شود قیمت آن‌ها متفاوت باشد. سینی‌های کابل فلزی، پلاستیکی و فایبرگلاس از جمله انواع معمولی هستند.

ابعاد سینی کابل:

اندازه سینی های کابل شامل عرض، ارتفاع و طول آن می‌شود. ابعاد سینی برق تأثیر بسیاری در قیمت آن دارد.

• سینی های کابل 10 سانتی متری
• سینی های کابلی 20 سانت
• سینی برق 30 سانت
• سینی کابل گالوانیزه 40 سانتی

جزئیات فنی:

برخی از جزئیات فنی مانند ضخامت، وزن و استحکام ماده ساختاری سینی ها نیز ممکن است در قیمت‌گذاری تأثیرگذار باشد. با داشتن این اطلاعات، شما می‌توانید با تماس گرفتن با تأمین کنندگان سینی کابل یا مشاوران فروش، قیمت تمام شده را بدست آورید. آنها قادر خواهند بود بر اساس نیازهای شما و شرایط فعلی بازار، قیمت را به شما اعلام کنند.

بهترین حالت قرار گرفتن کابل داخل سینی کابل :

برای سینی کشی ابتدا باید بدانیم چه تعداد کابلی با چه سطح مقطعی مورد نیاز برق رسانی ساختمان است. بعد از مشخص شدن اندازه عرض سینی کابل محاسبه می شود بهترین روش قرار گرفتن کابلهای برق در کف بدنه و به صورت عمودی کنار هم است. فاصله قرار گرفتن کابل ها یک تا دو سانت است که به سینی کابل توسط بست محکم می شود.

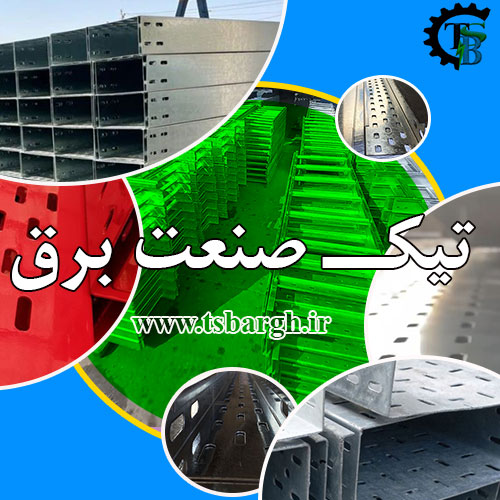

آبکاری گرم سینی های کابل گالوانیزه :

سینی کابل گالوانیزه گرم با فرو بردن قطعات فولادی برای زنگ شدن در روی مذاب در دمای حدود 600 درجه سانتیگراد ساخته می شود. به طوری که سطح کامل سینی برق با یک لایه روی آبکاری می شود. ضخامت لایه روی نباید کمتر از 65 میکرومتر برای صفحه زیر 5 میلی‌متر و کمتر از 86 میکرومتر برای صفحه ضخیم باشد تا از خوردگی جلوگیری شود. به عنوان یک روش موثر برای محافظت در برابر خوردگی فلز، فناوری عمقی داغ به طور گسترده ای در صنایع مختلف در تاسیسات سازه فلزی ، مقاومت در برابر خوردگی بیش از 10 سال کاربرد دارد.

معرفی بیشتر آبکاری :

گالوانیزه گرم یک روش پوشش عالی برای محافظت از پایه فلزات گالواینزه فولادی است. این در حالت جسم روی است ، پس از یک عمل فیزیکی و شیمیایی نسبتاً پیچیده ، نه تنها سطوح لایه روی خالص ضخیم آبکاری فولاد ، بلکه یک لایه آلیاژی  Zn-Fe هم قرار می گیرد. این روش آبکاری نه تنها دارای ویژگی های مقاومت در برابر خوردگی الکتروگالوانیزه است ، بلکه دارای لایه آلیاژی Zn-Fe نیز می باشد. همچنین دارای مقاومت در برابر خوردگی قوی است که قابل مقایسه با گالوانیزه (سرد) یا روش الکتریکی نیست. بنابراین، این روش آبکاری به ویژه برای انواع اسیدهای قوی ، مه قلیایی و سایر محیط های خوردگی قوی برای سینی کابل های گالوانیزه مناسب تر است.

کاربرد به غیر از سینی های برق:

تجهیزات شیمیایی، فرآوری نفت، اکتشاف دریایی، سازه فلزی، انتقال نیروی برق، کشتی سازی و غیره، کشاورزی (مانند آبیاری بارانی، گرمایش خانه)، ساخت و ساز مانند: انتقال آب و گاز، پوشش سیم، داربست، ساخت مسکن. پل ها، حمل و نقل و غیره بسیار کار آمد است.

نکته :

هرگز کابلها رو روی هم قرار ندهید ، این عمل باعث بالا رفتن حرارت کابل ها شده و جرایان مناسبی به مصرف کننده نمی رساند. استاندارد نیست و امکان آتش سوزی بیشتر می شود.
